直接受火加熱有機熱載體鍋爐最高液膜溫度計算準則

由德國蒸汽鍋爐、容器和管道制造協會（FDBR）制定的MB6實施規范，是關于有機熱載體系統（參見注釋條文）中直接受火加熱有機熱載體鍋爐最高液膜溫度的計算方法，經FDBR允許全文轉載如下。

該規范的適用范圍（下文第1條款）并不是針對DIN4754標準適用范圍的任何限定。

該規范的計算結果有可能與實際測試或分析結果不一致。

B.1  適用范圍

本規范適用于DIN4754標準所涉及的有機熱載體傳熱系統，描述了在直接受火加熱液相有機熱載體鍋爐中的最高液膜溫度（即換熱管內壁面的有機熱載體的最高溫度）的計算方法。

B.2  概述

計算方法基于以下假定：

a)有機熱載體鍋爐受熱面由爐管構成，有機熱載體在爐管內以強制循環流動；

b)燃燒室為圓形截面，在燃燒室內火焰不會接觸到任何一處的爐管；

c)燃燒室內的最大熱流密度發生在爐管向火面的圓周上，且燃燒室依照DIN4754中3.2.2條款設計和制造。

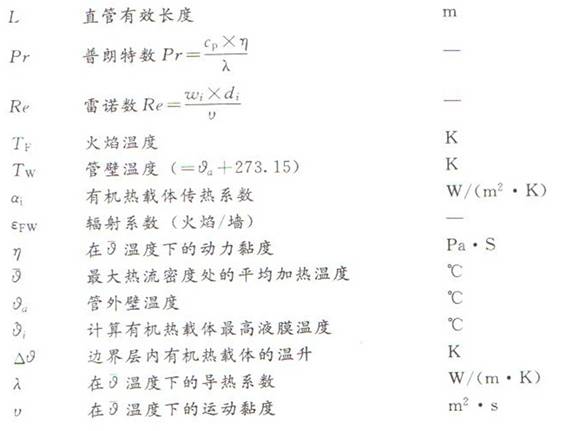

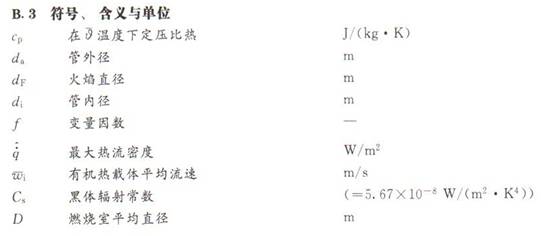

B.4  符號示意

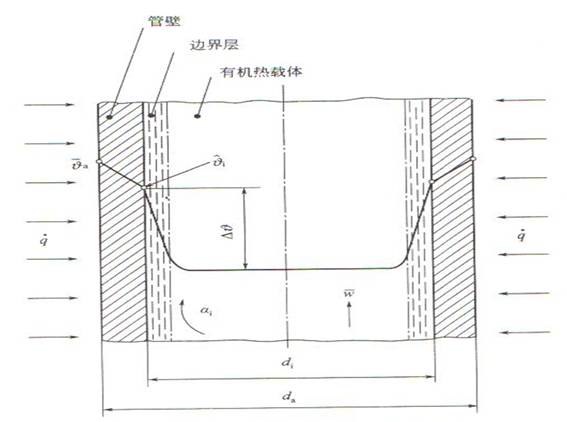

圖B.1  被加熱有機熱載體管內溫度剖面圖

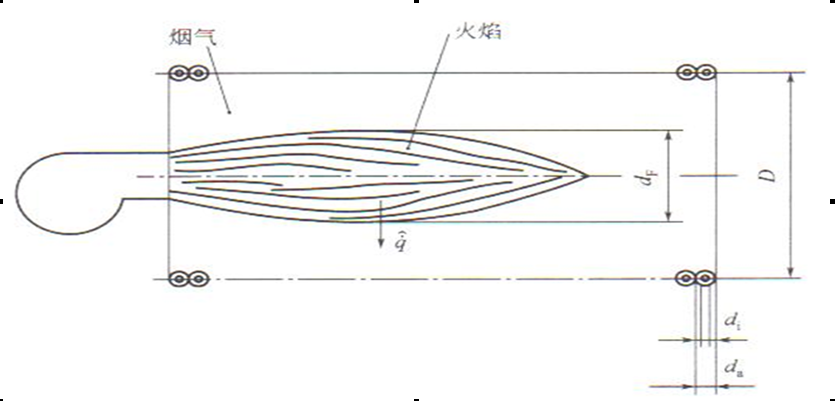

圖B.2  燃燒室略圖









---
